Die Schnellladung von Mobiltelefonen hängt mit den folgenden vier Faktoren zusammen:

  1. Ladegerät (Es ist auch leicht zu verstehen, sonst ist die Stromversorgung nicht unterstützt und es kann nicht schnell geladen werden)

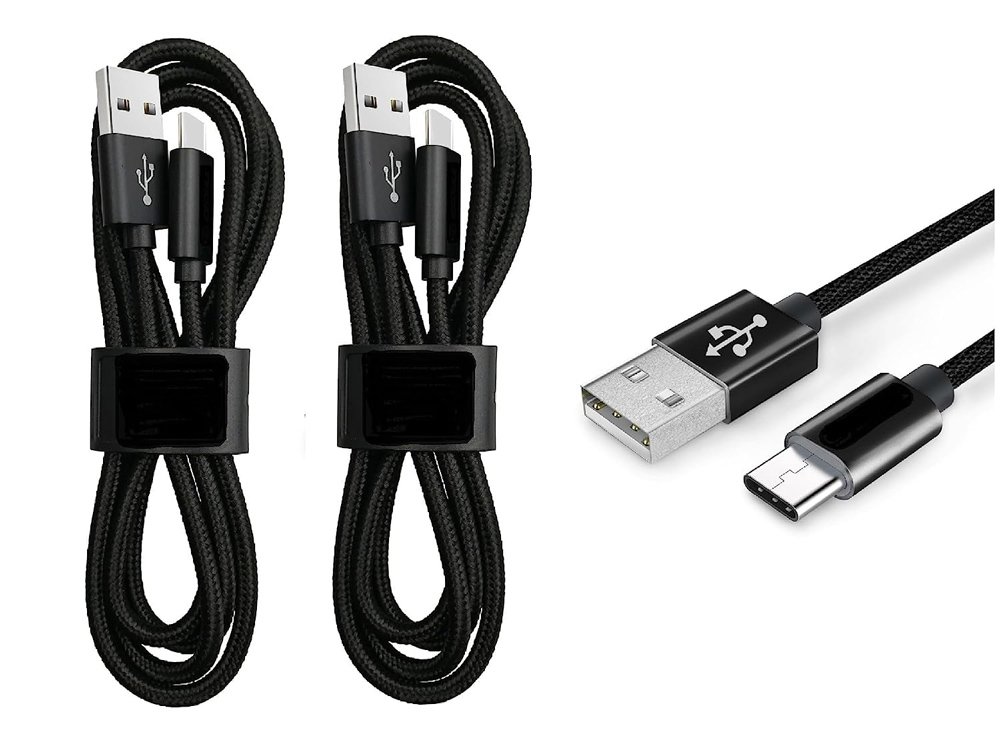

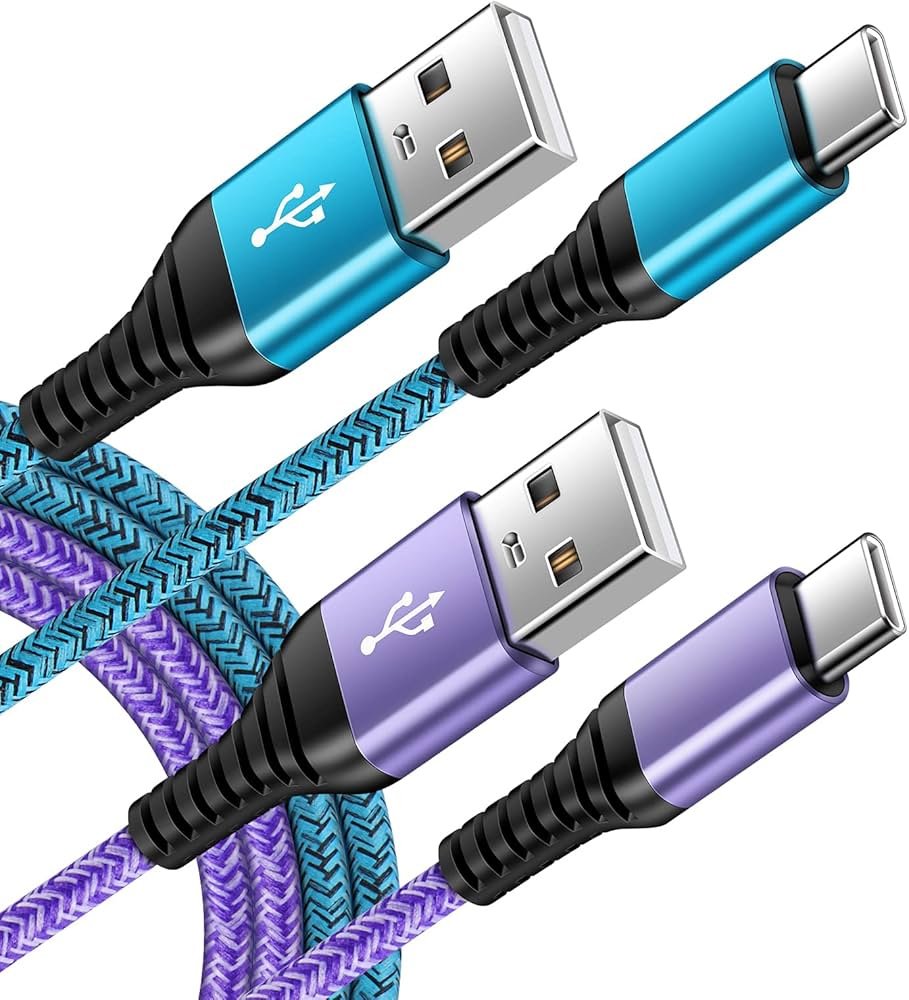

  2. Ladekabel (ja, das Kabel ist auch wichtig, denn die Kabel für die verschiedenen Ladeprotokolle sind unterschiedlich)
  3. Mobiltelefon (Unsinn, wozu braucht man sonst eine Schnelllade-Powerbank)
  4. Ladeprotokoll (sehr wichtig, der schwierigste Teil)

Um das Schnellladen zu unterstützen, müssen Sie sich zunächst für das Protokoll entscheiden, und die Unterstützung des Protokolls erfordert die Zusammenarbeit von Ladegerät, Ladekabel und Mobiltelefon. Da das Protokoll Vereinbarungen über Typ-C-Kontakte, zulässige Spannung und Stromstärke usw. enthält, erfordert die einfache Definition der Kontakte die Zusammenarbeit von Ladekabel, Mobiltelefon und Ladegerät.

Neben dem Protokoll sind also auch das Ladegerät, das Ladekabel und das Mobiltelefon für die Unterstützung des Schnellladens unerlässlich.

Aus diesem Grund wird bei Geräten wie dem iPhone empfohlen, Kabel und Ladegeräte zu kaufen, die USB-PD unterstützen.

Ähnlich wie bei Huawei und Honor wird man Ihnen empfehlen, ein Ladegerät und ein Ladekabel zu kaufen, das SCP unterstützt.

Lassen Sie uns über die Grundsätze sprechen. Schnelles Laden bedeutet höhere Ladeleistung.

Aus der Physik der Mittelstufe wissen wir, dass Leistung = Spannung × Stromstärke

Wenn Sie also mit hoher Leistung laden wollen, gibt es im Grunde 3 Möglichkeiten, um schnelles Laden zu erreichen:

  1. Erhöhen Sie die Spannung
  2. Erhöhen Sie den Strom
  3. Spannung und Strom gleichzeitig erhöhen

Dies sind die drei großen Schulen des Schnellladens.

Woher weiß man außerdem, ob eine Schnellladung erforderlich ist? Dazu muss das Schnellladeprotokoll ins Spiel kommen.

Das Schnellladeprotokoll kann einfach so verstanden werden, dass es festlegt, welche Spannung und welchen Strom beide Parteien unterstützen, wie man sich die Hände reicht, wie man die Leistung erhöht usw.

Ähnlich wie auf einer Autobahn beträgt die Geschwindigkeit auf normalen Straßen in der Stadt 60 km/h, und das Verkehrsschild ändert sie dann auf 80 km/h. Wenn Sie auf die Autobahn kommen, werden Sie 120 km/h sehen. Dies wird durch Verkehrsschilder erreicht.

Auch für das Schnellladeprotokoll gibt es eine Vereinbarung.

Einige öffentliche Protokolle sind USB-PD (entwickelt von USB-IF), QC (entwickelt von Qualcomm), usw.

Dann gibt es noch Eigenentwicklungen verschiedener Hersteller wie FCP, SCP von Huawei, VOOC/Super VOOC von OPPO, FlashCharge/Super FlashCharge von Vivo, ChargeTurbo/SuperCharge Turob von Xiaomi und so weiter.

Eine kurze Einführung, wenn Sie nicht interessiert sind, scrollen Sie bitte weiter nach unten:

  1. QC-Schnellladung von Qualcomm

QC ist die Abkürzung für Quick Charge. Die Version 1.0 des Protokolls wurde 2013 definiert, und später kamen die Versionen 2.0, 3.0, 4.0, 4.0+ und 5.0 hinzu. QC4.0 ist mit dem USB-PD-Schnellladeprotokoll kompatibel. Das QC-Schnellladeprotokoll von Qualcomm folgt der Schule der steigenden Spannung.

Derzeit unterstützen die auf dem Markt befindlichen Mobiltelefone die QC-Schnellladeprotokolle QC3.0 und QC4.0/4.0+. QC3.0 kann bis zu 36 W erreichen, und QC4.0/4.0+ kann bis zu 100 W erreichen.

  1. USB-PD-Schnellladung

USB-PD ist die Abkürzung für USB Power Deliver. Dieses Protokoll wurde vom USB Implementers Forum ( USB-IF) entwickelt. Es gibt drei Versionen des Protokolls: 1.0, 2.0 und 3.0. 1.0 verwendet den USB-A-Anschluss, und ab 2.0 muss es ein USB-C-Anschluss sein. Daher sind die gängigsten Geräte auf dem Markt Geräte mit USB-PD 2.0- oder USB-PD 3.0-Protokoll. Später könnte USB-PD 3.1 eine maximale Leistung von 240 W erreichen, aber 140 W ist auf dem Markt üblicher.

Da das iPhone/iPad dieses Protokoll unterstützt und die programmierbare Stromversorgung (PPS) in Version 3.0 hinzugefügt wurde, ist es mit QC4.0+ kompatibel.

  1. MediaTek PE+ Schnellladung

PE+ ist die Abkürzung für Pump Express+. MediaTek-Geräte verwenden im Allgemeinen dieses Schnellladeprotokoll und haben auch die Versionen 1.0, 2.0, 3.0 und 4.0 durchlaufen.

Bei 2.0 und davor wurde eine Lösung mit hoher Spannung und niedrigem Strom verwendet, bei 3.0 und 4.0 wurde auf eine Lösung mit niedriger Spannung und hohem Strom umgestellt. Gleichzeitig ist das Gerät ab 3.0 mit dem USB-PD-Schnellladeprotokoll kompatibel.

  1. OPPOs VOOC/Super VOOC Schnellladung

Das VOOC-Schnellladeverfahren ist ein Niederspannungs- und Hochstromverfahren, das es auch in den Versionen 2.0, 3.0 und 4.0 gibt. Es gibt auch Super VOOC/Super VOOC 2.0-Versionen, die nur einige Modelle unterstützen.

Da es sich bei VOOC um ein nicht standardisiertes und offenes Protokoll handelt, müssen Mobiltelefone, die dieses Protokoll verwenden, weiterhin Schnellladezubehör von der Mobiltelefonmarke selbst kaufen. Es ist auch selten, dass Zubehör von Drittanbietern, die dieses Protokoll verwenden, auf dem Markt zu sehen ist (realme und OnePlus verwenden ebenfalls dieses Protokoll).

Zur Erinnerung: Die Kabel dieser beiden Unternehmen sehen zwar wie handelsübliche Kabel aus, sind aber in Wirklichkeit mit Chips ausgestattet. Sie müssen einen Kabelsatz der beiden Unternehmen kaufen, um Schnellladeeffekte zu erzielen.

  1. Huaweis FCP/SCP-Schnellladung

FCP ist die Abkürzung für Fast Charge Protocol, SCP ist die Abkürzung für Super Charge Protocol. SCP wurde später entwickelt als FCP. FCP hat eine maximale Leistung von 18 W, während SCP eine maximale Leistung von 100 W oder mehr erreichen kann. FCP ist eine Hochspannungs- und Niederstromschule, während SCP eine Niederspannungs- und Hochstromschule ist.

Auch bei den Schnellladegeräten und Powerbanks, die Huawei unterstützen, handelt es sich im Wesentlichen um Originalgeräte, und Geräte von Drittanbietern sind relativ selten. Huawei-autorisierte Ladegeräte sind bis zu 40W, von Herstellern wie Bull und UGREEN. Derzeit haben nur Huawei und Honor Ladegeräte, die mehr als 40 W leisten.

  1. VIVO FlashCharge/Super Flash Charge

In der Hochspannungs- und Schwachstromschule können die beiden FlashCharge-Generationen 22,5 W bzw. 30 W erreichen, und Super Flash Charge hat 120 W und mehr erreicht.

  1. Xiaomi Charge Turbo/Super Charge Turbo

Charge Turbo leistet bis zu 40 W, wobei eine hohe Spannung und ein niedriger Strom verwendet werden, und Super Charge Turob erreicht 200 W.

  1. Samsung AFC

Die Abkürzung für Adaptive Fast Charging, jetzt die maximale Leistung unterstützt ist 45W, USB-PD ist kompatibel, und es ist ein Hochspannungs-Genre.

  1. DCP-Protokoll

Ein frühes Schnellladeprotokoll des USB Developer Forum (USB-IF), Hochspannungsart, 7,5 W Leistung.

Voraussetzung dafür, dass ein Mobiltelefon das Schnellladen unterstützt, ist, dass sich beide Parteien auf eine Ladevereinbarung einigen und diese umsetzen.

Die Ladestation ist verantwortlich für die Bereitstellung der Spannung, des Stroms und der Handshake-Fähigkeit, die dieses Protokoll erfordert, und das Mobiltelefon ist verantwortlich für die Annahme dieser Spannung, des Stroms, die Beantwortung des Handshakes und den Ladevorgang.

Die Implementierung und Unterstützung dieses Ladeprotokolls hängt mit dem mobilen Ladekabel zusammen.

Diese Protokolle werden dann in öffentliche und private Protokolle unterteilt. QC und PD sind zum Beispiel öffentlich, während Super VOOC, Super Flash Charge, Super Charge Turbo usw. privat sind.

Öffentlich bedeutet, dass Sie höchstwahrscheinlich Ladeköpfe und Ladekabel kaufen können, die von einer dritten Partei hergestellt wurden, die nicht der vertragliche Eigentümer ist.

Ein privater Vertrag bedeutet, dass Sie theoretisch nur Ladeköpfe und Ladekabel kaufen können, die vom Vertragseigentümer oder einer autorisierten Partei hergestellt wurden.

Wenn Sie nicht viel Zeit damit verbringen wollen, diese Dinge zu verstehen, ist es am sichersten, die Originale zu kaufen.
